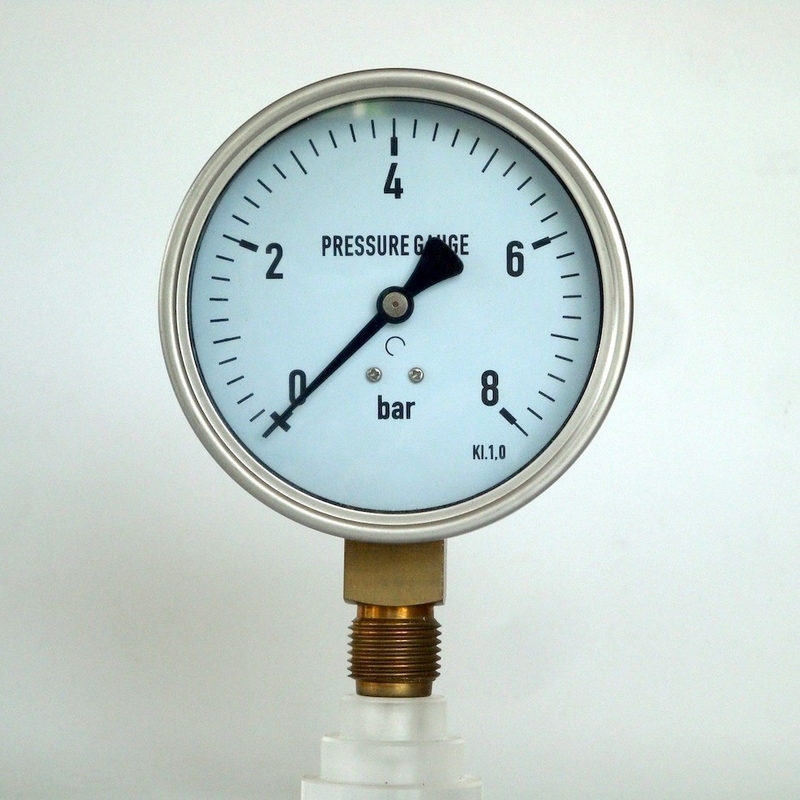

manómetro de cobre amarillo inoxidable de Internals de la barra del indicador de presión del caso de acero de 100m m 8
Descripción
El indicador de presión modelo mecánico del tubo de bordón M01 se construye con un caso de partes de acero y mojadas inoxidables de la aleación de cobre.
El M01 modelo cumple los requisitos del EN internacional 837-1 del estándar industrial para los indicadores de presión del tubo de bordón.
Los puntos de medición frecuentes se encuentran en el edificio de la máquina, la construcción de una fábrica y las industrias de servicios del edificio. El M01 modelo se puede también utilizar en usos de la refrigeración. Los casos están disponibles en tamaños nominales de 40m m, 50m m, 63m m, 100m m y 160 milímetros y satisfacen la protección del ingreso IP54. Con una clase de la exactitud de 1,0, este indicador de presión es conveniente para la industria de proceso. Proveemos de los indicadores de presión calidad confiable y precio razonable.
Usos
Conveniente para los medios gaseosos o líquidos que no obstruirán el sistema de la presión
Edificio de la máquina y construcción de una fábrica
Tecnología de la calefacción y del aire acondicionado
Sistemas de rociadores del fuego
Características especiales
Diseño por EN 837-1
Talla 40, 50, 63, 80, 100 y 160 nominales
Gamas de la escala hasta 0… barras 1000
Especificaciones
|
Diseño
|
EN 837-1
|
|
Tamaño nominal
|
100m m |
|
Exactitud
|
1,0 |
| Gama de presión |
barra 0~8 (modificada para requisitos particulares) |
|
Limitación de la presión
|
Constante: 3/4 valor completo de x
El fluctuar: 2/3 valor completo de x
El fluctuar: 2/3 valor completo de x
|
|
Temperatura permitida
|
Ambiente: -40… °C +60
Medio: máximo de +80 °C
|
|
Efecto de temperatura
|
Cuando la temperatura del sistema de medición se desvía de la temperatura de la referencia (°C) +20: ± máximo K el 0.4%/10 de completo
|
|
Conexión de proceso
|
Latón |
|
Elemento de presión
|
Latón, C o tipo helicoidal |
| Movimiento |
Latón |
| Dial |
De aluminio, blanco, sin el perno de parada del indicador
Letras negras/rojas |
| Indicador |
De aluminio |
| Caso |
Acero inoxidable |
| Ventana |
Plástico, vidrio |
| Opciones |
El otro hilo de proceso de la conexión
Reborde de montaje superficial
Consola de montaje
|
Dimensiones
M02.01 modelo, un soporte más bajo (parte radial)
| Tamaño del dial |
Dimensiones en el milímetro |
Peso en el kilogramo |
| a |
b |
b1 |
b2 |
D1 |
D2 |
e |
f |
G |
h |
Interruptor |
| 100 |
15,5 |
49,5 |
49,5 |
83 |
101 |
100 |
17,5 |
30 |
G1/2 |
87 |
22 |
0,6 |
Información el ordenar
Tamaño modelo/del dial/gama de presión/conexión/opciones de proceso
FAQ
Q1. ¿Puedo tener un pedido de la muestra para el indicador de presión?
: Sí, damos la bienvenida a orden de la muestra para probar y para comprobar calidad. Las muestras mezcladas son aceptables.
Q2. ¿Qué sobre el plazo de ejecución?
: 15 días para la muestra que se prepara, 25 días laborables para la producción en masa.
Q3. ¿Usted tiene límite de MOQ para la orden del indicador de presión?
: MOQ bajo, 1pc para la comprobación de la muestra está disponible.
Q4. ¿Cómo usted envía las mercancías y cuánto tiempo él toma para llegar?
: Nave por DHL, UPS, Fedex o TNT. Tarda 3-5 días para llegar. Línea aérea y mar que envían también opcional.
Q5. ¿Cómo proceder un pedido para el indicador de presión?
: En primer lugar conozcamos sus requisitos o uso. Proporcione el modelo, tamaño del dial, gama de presión, conexión de proceso, opciones.
En segundo lugar citamos según sus requisitos o nuestras sugerencias.
En tercer lugar el cliente confirma las muestras y los lugares depositan para la orden formal.
En cuarto lugar arreglamos la producción.
Q6. ¿Es ACEPTABLE imprimir mi logotipo en producto del indicador de presión?
: Sí. Infórmenos por favor formalmente antes de nuestra producción.
Q7: ¿Usted ofrece garantiza para los productos?
: Sí, ofrecemos 12 meses a nuestros productos.
Q8: ¿Cómo tratar del culpable?
: En primer lugar, nuestros productos se producen en sistema estricto del control de calidad y la tarifa defectuosa será menos de 0,04%.
En segundo lugar, durante el período de garantía, enviaremos los nuevos manómetros con la nueva orden para la pequeña cantidad. Para los productos defectuosos del lote, los repararemos y volverlos a enviar usted o a nosotros pueden discutir la solución incluyendo memoria según la situación real.
